Faisceau électrique : guide complet sur fonctionnement, entretien et coûts

Un faisceau électrique défaillant peut immobiliser un véhicule pour un feu arrière inopérant, un attelage non alimenté ou un défaut électronique plus large. La facture devient difficile à lire lorsque le garage mélange recherche de panne, connecteurs, câblage et remplacement d’un boîtier. Le montant doit être séparé entre le temps de diagnostic électrique, la pièce remplacée et la main-d’œuvre de pose.

En bref

• Le faisceau électrique distribue le courant entre la batterie, les calculateurs, les éclairages, les capteurs et les accessoires de la voiture.
• Un faisceau d’attelage à 7 ou 13 broches ne fonctionne pas en courant alternatif, contrairement à une confusion fréquente : les deux utilisent le réseau automobile en 12 V continu.
• Une panne peut venir d’un fil coupé, d’une masse oxydée, d’un connecteur humide ou d’un boîtier électronique, avec des coûts très différents.
• En 2026, la recherche d’une panne électrique simple coûte généralement entre 55 et 180 euros sur une citadine ou une compacte en garage indépendant de province.
• Un devis sérieux indique le taux horaire, le temps passé au diagnostic, la référence du kit de câblage et les éventuels travaux de codage.

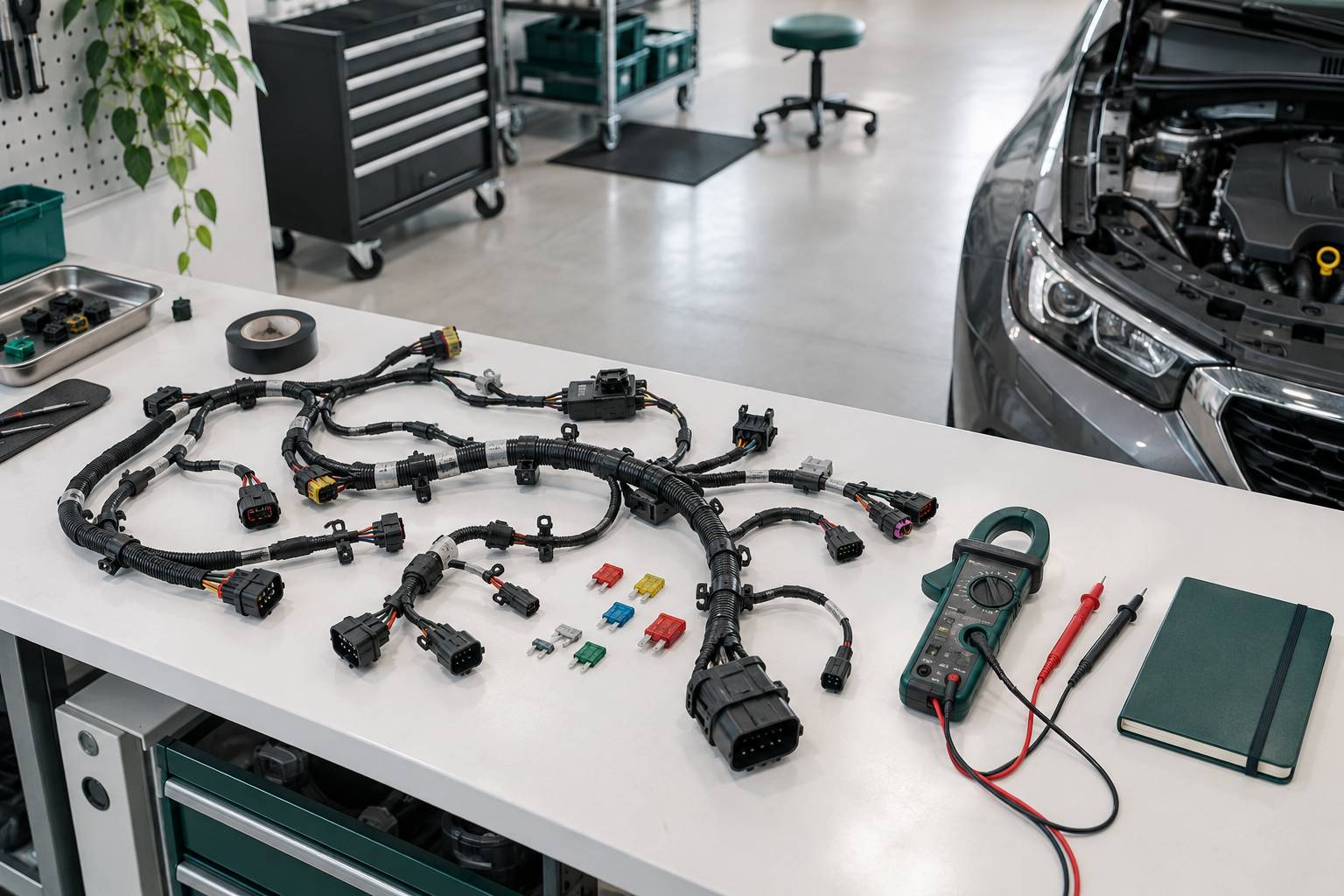

Fonctionnement d’un faisceau électrique automobile et rôle dans l’installation électrique

Le faisceau électrique est l’ensemble des fils, gaines, connecteurs, fusibles et points de masse qui transportent l’énergie et les informations dans le véhicule. Il relie notamment la batterie, l’alternateur, les feux, les essuie-glaces, le démarreur, les capteurs et les calculateurs. Sur une voiture moderne, ce réseau ne sert donc pas seulement à alimenter un équipement : il permet aussi aux organes électroniques de communiquer entre eux.

Le câblage d’un véhicule est organisé par zones. Un faisceau avant dessert les projecteurs, le ventilateur de refroidissement, les capteurs moteur et parfois les avertisseurs sonores. Un faisceau arrière alimente les feux, le dégivrage, le verrouillage du hayon et, selon l’équipement, les radars de stationnement. Le faisceau habitacle relie les commandes du tableau de bord, les airbags, les sièges chauffants et les boîtiers de confort.

La tension nominale est de 12 volts en courant continu sur la majorité des voitures particulières thermiques, hybrides et électriques pour leurs accessoires de basse tension. Moteur en marche, l’alternateur maintient généralement une tension comprise entre 13,8 et 14,8 volts sur un véhicule thermique en bon état. Les véhicules hybrides et électriques comportent aussi un réseau haute tension, souvent compris entre 200 et 800 volts, qui ne doit jamais être contrôlé sans habilitation adaptée.

Les fils ne sont pas interchangeables au hasard. Leur section dépend de l’intensité à transporter, de la longueur du circuit et de la protection par fusible. Un fil de faible section suffit à transmettre une information de capteur, tandis que l’alimentation d’une lunette arrière chauffante, d’un ventilateur ou d’un moteur de lève-vitre exige un conducteur plus épais. Poser un fil sous-dimensionné crée un échauffement, une chute de tension et, dans le pire cas, une détérioration de la gaine.

Les connecteurs et les masses déterminent la fiabilité du circuit

Un fil intact ne garantit pas le bon fonctionnement du circuit. Le courant doit également revenir à la masse, c’est-à-dire à la carrosserie ou à un câble négatif relié à la batterie. Une cosse desserrée ou oxydée peut provoquer un éclairage faible, des défauts intermittents ou des voyants incohérents sans qu’aucun fusible ne soit grillé.

Les connecteurs sont exposés à l’eau, au sel et aux vibrations, surtout dans le pare-chocs, les passages de roue, le hayon et sous le plancher du coffre. Une infiltration dans une prise peut oxyder les broches et augmenter la résistance électrique. Le problème apparaît parfois après plusieurs semaines, ce qui explique qu’un contrôle visuel du seul fusible ne permette pas de conclure.

Les calculateurs communiquent souvent par un réseau multiplexé, une ligne de données qui évite de tirer un fil distinct pour chaque information. Un défaut sur ce réseau peut désactiver plusieurs fonctions à la fois, comme l’éclairage, la fermeture centralisée ou certains affichages. Le fonctionnement du boîtier BSI illustre cette organisation sur de nombreux véhicules du groupe PSA, où un boîtier central pilote une partie importante des équipements de confort.

Un problème de faisceau ne se déduit donc pas d’un seul symptôme. Des feux qui clignotent, un capteur absent au diagnostic ou une remorque non éclairée peuvent relever d’un fil, d’un connecteur, d’un fusible, d’une masse ou d’un calculateur. Sans mesure de tension et de continuité sur le véhicule, aucune de ces causes ne peut être désignée avec certitude.

Faisceau d’attelage 7 ou 13 broches : choisir le bon câblage pour remorque et caravane

Un faisceau d’attelage permet de transmettre les signaux d’éclairage du véhicule vers une remorque, un porte-vélos ou une caravane. Il doit assurer au minimum les clignotants, les feux de position, les feux stop, l’antibrouillard arrière et la masse. L’article R313-4 du Code de la route impose que les dispositifs d’éclairage et de signalisation soient maintenus en état de fonctionnement, ce qui concerne aussi une remorque attelée sur route ouverte.

La prise à 7 broches convient à une remorque légère, à un porte-vélos doté de feux ou à une ancienne caravane sans besoins électriques permanents. Elle transmet les fonctions de signalisation usuelles en 12 V continu. Elle ne fournit pas les circuits supplémentaires nécessaires à l’alimentation d’un réfrigérateur de caravane, à la recharge d’une batterie auxiliaire ou à certains équipements de confort.

La prise à 13 broches répond à la norme ISO 11446 et offre des circuits additionnels. Elle reste en 12 V continu, mais sa conception prévoit davantage de fonctions et une connexion généralement mieux protégée contre l’humidité que les anciennes prises 7 broches. Elle est adaptée aux caravanes récentes et aux remorques équipées d’accessoires nécessitant une alimentation complémentaire.

Faisceau universel ou spécifique : le temps de pose change la facture

Un kit universel nécessite souvent le repiquage des fils d’éclairage, c’est-à-dire la connexion sur le câblage existant du véhicule. Cette solution peut convenir à une voiture ancienne, à condition que les connexions soient serties, isolées et protégées contre l’humidité. Une connexion rapide mal posée peut créer un faux contact et endommager la gaine à force de vibrations.

Un kit spécifique est conçu pour un modèle ou une famille de véhicules. Il se branche fréquemment sur des prises prévues par le constructeur et peut intégrer un boîtier de gestion. Sur une Renault Clio V ou une Peugeot 208 récente, le montage demande parfois une déclaration électronique de l’attelage afin de désactiver certains radars de recul ou d’adapter le contrôle de stabilité de la remorque.

En 2026, sur une compacte française récente équipée de multiplexage, un montage spécifique avec prise 13 broches se chiffre couramment entre 220 et 450 euros TTC en garage indépendant hors Île-de-France. Ce montant comprend environ 90 à 180 euros de kit, 110 à 220 euros de main-d’œuvre pour 1,5 à 3 heures à un taux de 65 à 85 euros TTC, et parfois 30 à 70 euros de paramétrage.

En concession d’Île-de-France, la même opération atteint souvent 380 à 650 euros TTC pour une compacte récente, avec un taux horaire compris entre 110 et 145 euros TTC. L’écart n’est acceptable que si le devis précise la référence du faisceau, le temps de montage et l’éventuel codage. Une ligne globale « pose attelage » ne permet aucune vérification.

Diagnostic électrique d’un faisceau : distinguer fil coupé, masse oxydée et panne électronique

Un diagnostic électrique sérieux commence par la description précise du défaut. Un feu arrière qui ne s’allume plus lorsque le clignotant fonctionne oriente vers une ampoule, une platine, une masse ou un connecteur. Des fonctions multiples qui disparaissent ensemble orientent plutôt vers une alimentation commune, un fusible, un boîtier ou un segment du faisceau soumis à une contrainte mécanique.

Le test de continuité vérifie si le courant peut circuler d’un point à un autre dans un fil. Le test de chute de tension permet de mesurer les pertes sous charge, donc lorsque l’équipement fonctionne réellement. Cette seconde mesure est souvent plus utile qu’un simple contrôle à l’arrêt, car un connecteur oxydé peut sembler correct au multimètre et céder dès que le circuit demande plusieurs ampères.

La sécurité électrique impose de couper le contact, de retirer la clé ou la carte et de respecter les procédures propres au constructeur avant de débrancher un calculateur. La batterie peut être déconnectée pour certains travaux, mais cette opération peut entraîner une réinitialisation des vitres, de l’horloge ou de certains systèmes. Les câbles orange d’un véhicule hybride ou électrique signalent un réseau haute tension et ne relèvent pas d’une maintenance domestique.

Un voyant moteur ne désigne pas automatiquement le faisceau. Le défaut peut venir du capteur, de son alimentation, de sa masse, de son signal ou du calculateur qui interprète l’information. Les symptômes liés à un capteur d’arbre à cames défaillant montrent bien cette différence : le capteur peut être en cause, mais le contrôle du connecteur et de la continuité du câblage reste nécessaire avant de remplacer une pièce.

Les contrôles à demander avant un remplacement de faisceau complet

Le remplacement intégral d’un faisceau est une opération lourde. Sur une citadine récente, le faisceau moteur ou habitacle peut nécessiter la dépose de garnitures, de sièges, de tableau de bord ou d’éléments moteur. Un devis de plusieurs milliers d’euros doit donc être précédé d’un relevé de défauts, d’un contrôle des alimentations et d’une localisation documentée de la coupure ou du court-circuit.

• Vérifiez que le devis distingue le temps de recherche de panne du temps de réparation ou de remplacement.
• Demandez la référence exacte de la pièce, car un faisceau de porte, de hayon ou de moteur ne présente ni le même prix ni le même temps barémé.
• Contrôlez que le garage indique la zone concernée, par exemple passage de porte conducteur, prise d’attelage ou faisceau arrière.
• Exigez une explication écrite lorsque le faisceau complet remplace un seul fil ou un connecteur endommagé.
• Demandez la restitution des pièces déposées lorsque cela est matériellement possible, sauf consigne de retour imposée par le fabricant.

Un diagnostic de base facturé entre 55 et 110 euros en 2026 pour une citadine essence en garage indépendant de province correspond souvent à 0,5 à 1 heure de contrôle. Une recherche plus longue sur une compacte multiplexée, avec démontage de garnitures et mesures de chute de tension, atteint 120 à 250 euros pour 1,5 à 3 heures. En concession francilienne, ces montants montent avec un taux de 120 à 160 euros TTC selon l’enseigne.

Une réparation localisée reste généralement préférable lorsqu’un seul conducteur est endommagé et que le reste du réseau est sain. À l’inverse, un faisceau brûlé, noyé ou fortement corrodé peut justifier un remplacement plus large. La décision dépend de l’accès, de l’état réel des gaines et de la fiabilité attendue, points qui ne se tranchent pas sur une photographie ou une lecture de codes défauts.

Entretien du faisceau électrique et prévention des pannes électriques courantes

L’entretien d’un faisceau électrique ne consiste pas à remplacer des fils à intervalle fixe. Il repose sur la surveillance des zones qui bougent, chauffent ou prennent l’eau. Le passage entre la carrosserie et le hayon, la porte conducteur, le pare-chocs arrière, le compartiment moteur et la prise d’attelage concentrent une grande partie des défauts constatés sur les véhicules de plus de huit ans.

Le soufflet de hayon mérite une vérification lors d’un entretien courant. À chaque ouverture, les fils plient au même endroit et finissent parfois par casser sous leur isolant. Les symptômes vont d’un troisième feu stop absent à une caméra de recul inactive, en passant par une fermeture centralisée intermittente.

La prise d’attelage doit rester propre et protégée. Une prise pleine d’eau ou de boue crée une corrosion des contacts, puis des défauts de feux sur la remorque. En 2026, un nettoyage et une remise en état légère de prise 7 ou 13 broches se facture généralement entre 45 et 95 euros TTC sur un véhicule de tourisme en centre auto de province, pour 0,5 à 1 heure de main-d’œuvre et quelques consommables.

Les rongeurs peuvent également détériorer le câblage sous capot ou sous caisse, surtout sur les véhicules stationnés longtemps près d’espaces végétalisés. Une gaine mordue ne prouve pas que tout le faisceau doit être changé. Le garage doit identifier le nombre de conducteurs touchés, vérifier l’absence de court-circuit et chiffrer la réparation fil par fil lorsque l’accès le permet.

Les gestes de maintenance qui évitent les réparations inutiles

Le lavage du compartiment moteur à haute pression doit être évité, sauf procédure maîtrisée par un professionnel. L’eau peut pénétrer dans des connecteurs qui ne sont plus parfaitement étanches avec l’âge. Une infiltration n’entraîne pas toujours une panne immédiate, mais elle accélère l’oxydation des broches et la dégradation des signaux électriques.

Une batterie faible peut aussi créer de faux diagnostics. Lorsque la tension chute trop bas au démarrage, plusieurs calculateurs enregistrent des défauts de sous-tension qui ne correspondent pas à une panne permanente du faisceau. Avant de remplacer une pièce électronique coûteuse, la batterie, l’alternateur et les masses principales doivent être contrôlés.

Une bobine d’allumage, un débitmètre ou un capteur de pression peuvent déclencher des symptômes proches d’un défaut de connexion. Le remplacement d’une bobine d’allumage n’est justifié qu’après lecture des défauts, contrôle de l’allumage et vérification de la prise concernée. Changer une pièce sur la seule base d’un voyant revient souvent à payer deux fois, d’abord la pièce inutile, ensuite le diagnostic qui aurait dû être fait avant.

Pour une réparation de fils dans le soufflet de hayon d’une compacte de 2015 à 2020, comptez en 2026 entre 120 et 280 euros TTC en garage indépendant hors Île-de-France. La pièce représente souvent 15 à 60 euros de manchons, fils et gaines, tandis que 1,5 à 3 heures de travail représentent 100 à 220 euros. Un remplacement de faisceau de hayon complet peut dépasser 450 euros si la pièce constructeur est imposée.

La maintenance préventive repose donc sur l’inspection des passages mobiles, la protection des prises et le contrôle de la batterie avant toute interprétation des voyants. Un connecteur propre et correctement verrouillé coûte quelques minutes de vérification, alors qu’un faisceau endommagé derrière un tableau de bord impose parfois une journée d’immobilisation.

Coûts de réparation d’un faisceau électrique et contrôle d’un devis garage

Les coûts d’un faisceau électrique varient selon la zone atteinte, le niveau d’équipement du véhicule et le temps nécessaire pour accéder aux fils. Un connecteur de feu arrière est accessible en quelques minutes sur certains modèles. Un faisceau habitacle peut nécessiter plusieurs heures de démontage, sans que la pièce elle-même soit particulièrement chère.

Le taux horaire explique une part importante de l’écart entre garages. En 2026, un garage indépendant facture fréquemment entre 60 et 90 euros TTC de l’heure pour une intervention électrique sur citadine ou compacte en province. Un centre auto se situe souvent entre 70 et 100 euros TTC, tandis qu’une concession en Île-de-France peut facturer entre 120 et 160 euros TTC selon la marque et le secteur.

Le devis doit isoler trois postes. La première ligne concerne le diagnostic électrique, avec un temps et un taux horaire. La deuxième correspond aux pièces, qu’il s’agisse d’un kit de réparation, d’un connecteur, d’un faisceau spécifique ou d’un boîtier. La troisième porte sur la pose, avec le temps barémé prévu pour déposer les garnitures, réparer, remonter et contrôler le fonctionnement.

Quand réparer devient déraisonnable face à la valeur du véhicule

Un remplacement de faisceau moteur à 2 200 euros sur une voiture estimée à 2 800 euros demande un calcul froid. Si l’intervention ne comprend ni remise à niveau mécanique, ni contrôle technique récent, ni garantie étendue sur les autres organes, la dépense approche une valeur qu’il sera difficile de récupérer à la revente. Demandez alors un chiffrage de réparation localisée et une seconde estimation dans un atelier habitué aux diagnostics électriques.

La garantie constructeur ou l’extension de garantie ne peut être invoquée qu’après lecture des conditions contractuelles. La prise en charge dépend souvent de l’âge, du kilométrage, de la cause du défaut et du respect du plan d’entretien. Une infiltration d’eau, un montage d’accessoire non conforme ou une dégradation par rongeurs peuvent être exclus, selon le contrat signé.

Un devis qui prévoit le remplacement d’un boîtier doit préciser les contrôles réalisés avant cette décision. Un calculateur peut être déclaré défaillant après vérification de ses alimentations, de ses masses, de la communication réseau et de l’absence de court-circuit sur ses sorties. Sans ces éléments, le remplacement ressemble à un essai facturé au client, pas à une réparation démontrée.

Une intervention électrique justifiée laisse une trace vérifiable : codes défauts relevés, mesures prises, zone réparée, référence des pièces et essai final. Si vous devez arbitrer entre une réparation complète et la vente du véhicule, comparez le montant total à sa valeur réelle, à son état général et aux frais prévisibles dans les douze mois, plutôt qu’au seul prix affiché sur une annonce.

Un faisceau électrique à 7 broches fonctionne-t-il en courant alternatif ?

Non. Sur une voiture et une remorque classiques, la prise 7 broches utilise du 12 V en courant continu pour les fonctions d’éclairage. La différence avec une prise 13 broches porte sur le nombre de circuits disponibles, pas sur le type de courant.

Combien coûte un diagnostic électrique automobile en 2026 ?

Pour une citadine ou une compacte en garage indépendant de province, comptez généralement entre 55 et 180 euros selon le temps de recherche, souvent compris entre 0,5 et 2 heures. Un diagnostic plus long sur un véhicule multiplexé peut dépasser 250 euros.

Peut-on réparer un seul fil du faisceau électrique ?

Oui, lorsque le dommage est localisé et que les autres conducteurs sont sains. Le garage doit utiliser une méthode de raccordement adaptée, protéger la réparation contre l’humidité et vérifier la continuité ainsi que la chute de tension après intervention.

Pourquoi les feux de remorque ne fonctionnent-ils pas alors que ceux de la voiture fonctionnent ?

La cause peut être une prise d’attelage oxydée, une mauvaise masse, un adaptateur défectueux, un fil coupé ou un boîtier d’attelage non paramétré. Un contrôle de tension broche par broche permet de départager ces hypothèses.
