Boîtier BSI : Comprendre sa définition, son rôle essentiel et son mode de fonctionnement

Un devis mentionne un défaut de communication électronique, des vitres qui ne répondent plus et un verrouillage centralisé irrégulier. Avant d’accepter le remplacement d’un calculateur à plusieurs centaines d’euros, vous devez savoir ce que recouvre cette ligne. Le Boîtier BSI concentre des fonctions très différentes, ce qui explique que ses symptômes puissent sembler dispersés et que le diagnostic demande une méthode.

En bref

• Le Boîtier de Servitude Intelligent centralise de nombreuses commandes électriques de l’habitacle et échange des données avec les autres calculateurs.
• Une panne de batterie, un fusible, une infiltration d’eau ou un faisceau abîmé peut imiter une défaillance du BSI.
• Un Diagnostic BSI sérieux commence par le contrôle de l’alimentation électrique et des défauts enregistrés avant toute commande de pièce.
• Le remplacement impose généralement un codage adapté au véhicule, ce qui rend un boîtier d’occasion risqué sans contrôle de compatibilité.
• Sur une citadine Peugeot ou Citroën de 2008 à 2018, comptez en 2026 entre 450 et 1 250 euros pour un remplacement programmé, selon la référence, la région et le type d’atelier.

Définition BSI et place du Boîtier de Servitude Intelligent dans la voiture

La définition BSI est simple sur le papier. BSI signifie Boîtier de Servitude Intelligent. Il s’agit d’un calculateur électronique qui reçoit des informations, les traite, puis transmet des ordres à plusieurs équipements du véhicule. Il ne remplace pas le calculateur moteur, l’ABS ou l’airbag. Il assure plutôt la circulation organisée des informations entre ces organes et les commandes de l’habitacle.

Le terme est surtout employé chez Peugeot et Citroën. Renault utilise fréquemment l’appellation UCH, pour Unité Centrale Habitacle. Chez Audi, Volkswagen ou Seat, des termes comme module confort, calculateur de réseau de bord ou BCM apparaissent dans la documentation technique. La dénomination change, mais la logique reste proche. Un même boîtier coordonne l’éclairage, la fermeture centralisée, les essuie-glaces, les vitres électriques, l’alarme ou certaines fonctions de confort.

Le BSI ne doit pas être confondu avec le BSM, ou boîtier de servitude moteur. Le BSM est généralement placé dans le compartiment moteur, près de la batterie ou de la boîte à fusibles. Il distribue la puissance électrique vers des organes exposés à de fortes intensités, comme le ventilateur moteur, les projecteurs ou certains relais. Le BSI se trouve le plus souvent dans l’habitacle, sous le tableau de bord, derrière une trappe ou à proximité de la boîte à fusibles intérieure.

Cette séparation compte sur un devis. Une ligne indiquant « boîtier moteur » à 300 euros et une ligne « BSI » à 700 euros ne désignent pas la même pièce, ni le même travail. Sur une Peugeot 208 essence de 2014 en garage indépendant en Bourgogne-Franche-Comté, le diagnostic d’un problème de réseau électrique se facture couramment entre 75 et 130 euros TTC. Cette somme couvre en général 0,8 à 1,2 heure de recherche, selon le taux horaire appliqué et la profondeur du contrôle demandé.

Le développement de ce type d’architecture s’est accéléré durant les années 1990, puis s’est généralisé sur les véhicules produits à partir des années 2000. Le but était de limiter la quantité de câbles. Sans gestion centrale, chaque commande devrait disposer de liaisons physiques directes vers les équipements concernés. Le faisceau deviendrait lourd, encombrant et plus difficile à réparer. Le multiplexage réduit ce câblage en faisant circuler plusieurs informations sur des réseaux communs.

Le multiplexage est un langage de communication interne. Lorsqu’un conducteur actionne le commodo de clignotant, il ne commande pas forcément directement les ampoules. La commande est lue, convertie en signal électronique et envoyée au BSI. Celui-ci transmet alors l’ordre au module concerné. Ce fonctionnement rend possibles des fonctions telles que l’extinction temporisée des feux, le verrouillage automatique en roulant ou l’allumage d’un plafonnier à l’ouverture d’une porte.

Cette architecture n’autorise pas à conclure qu’un boîtier est défectueux dès qu’une fonction tombe en panne. Une vitre électrique bloquée peut venir du moteur de lève-vitre, d’un câble cassé, d’un interrupteur ou d’un fil coupé dans le passage de porte. Le BSI devient crédible comme cause lorsque plusieurs équipements sans lien mécanique direct cessent de fonctionner ensemble, ou lorsque l’outil de diagnostic révèle une absence de communication répétée.

La pièce elle-même porte une référence constructeur, une version matérielle et souvent un numéro de logiciel. Ces données doivent figurer sur l’ordre de réparation ou être communiquées au client avant remplacement. Une référence approchante ne suffit pas. Deux boîtiers visuellement identiques peuvent gérer des options différentes, comme la climatisation automatique, les capteurs de pluie, l’alarme d’origine ou le démarrage sans clé.

La lecture correcte d’un devis commence donc par la désignation exacte de l’organe. Un BSI n’est pas une simple boîte à fusibles, même si des fusibles peuvent être intégrés autour de lui. C’est un calculateur de communication et de commande, dont la panne doit être distinguée d’un défaut d’alimentation ou d’un équipement périphérique.

Rôle BSI et fonctionnement BSI dans la gestion centrale des équipements

Le rôle BSI consiste à faire circuler des commandes et des informations entre les équipements électriques. Il reçoit les demandes provenant des boutons, des commodos, des capteurs de porte ou de luminosité. Il vérifie les conditions prévues par le logiciel, puis active ou transmet l’ordre nécessaire. Cette gestion centrale évite qu’un bouton de tableau de bord soit relié par un fil séparé à chaque appareil commandé.

Les équipements gérés varient selon le niveau de finition du véhicule. Sur un modèle simple, le boîtier pilote la condamnation des portes, les clignotants, les essuie-glaces, le plafonnier et les avertisseurs sonores. Sur une version plus équipée, il échange aussi avec le radar de recul, la climatisation, le système multimédia, les capteurs de stationnement, l’alarme et les aides à la conduite. Le niveau d’électronique automobile embarqué a fortement augmenté depuis 2010, ce qui rend le réseau plus pratique mais aussi plus dépendant d’une alimentation stable.

Le BSI travaille avec quatre familles d’éléments. Les capteurs mesurent ou détectent une situation. Les calculateurs interprètent les données selon leur domaine. Les actionneurs exécutent une action physique, comme un moteur d’essuie-glace ou un verrou de porte. L’alimentation électrique fournit enfin la tension nécessaire à l’ensemble. Une faiblesse dans l’un de ces maillons peut produire le même effet visible pour le conducteur.

Le réseau CAN, pour Controller Area Network, constitue l’une des voies de communication les plus utilisées. Ce réseau transporte des messages codés entre calculateurs. Il ne faut pas le confondre avec un fil qui amène directement du courant à un moteur. Un message CAN peut indiquer qu’une porte est ouverte, que la vitesse du véhicule dépasse un seuil ou que le contact est mis. Le BSI utilise ces informations pour appliquer ses règles de fonctionnement.

La sécurité véhicule dépend aussi de cette coordination. Un système de condamnation automatique peut se déclencher après le démarrage et le franchissement d’un seuil de vitesse programmé. Les feux de détresse peuvent être activés à la suite d’un choc détecté par un autre calculateur. La coupure différée de certains accessoires limite la décharge de la batterie après l’arrêt du moteur. Ces fonctions sont utiles, mais elles ne signifient pas que le BSI prend seul les décisions liées à la sécurité active ou au freinage.

La batterie occupe une place déterminante. Un boîtier électronique a besoin d’une tension suffisamment stable pour démarrer correctement et conserver une communication fiable. Une batterie âgée, une cosse desserrée ou une masse oxydée peut provoquer des alertes incohérentes, un affichage qui s’éteint ou des commandes qui répondent de façon aléatoire. Sur une voiture particulière 12 volts, une tension de repos durablement inférieure à 12,3 volts doit conduire à contrôler l’état de la batterie et sa charge avant d’accuser le calculateur.

Un contrôle de batterie en centre auto ou garage indépendant coûte souvent entre 0 et 30 euros TTC en 2026 pour une citadine essence de plus de cinq ans, dans la plupart des régions hors Île-de-France. Le temps réel d’essai est court, environ 10 à 20 minutes, mais l’atelier peut facturer davantage si le contrôle inclut la recherche d’un courant de fuite. Cette différence doit apparaître sur le document remis.

Le fonctionnement BSI repose également sur des modes de veille. Après la coupure du contact et la fermeture des ouvrants, le véhicule attend un délai avant d’endormir certains réseaux. Intervenir sur la batterie pendant cette phase peut provoquer des défauts mémorisés ou une initialisation incomplète, selon les modèles. Les procédures exactes sont propres au constructeur et à la génération du véhicule. Il faut donc éviter de reproduire aveuglément une manipulation trouvée pour une autre référence.

Cette logique explique pourquoi un défaut électronique se contrôle d’abord par les informations simples. La tension batterie, les masses, les fusibles, l’humidité et les connecteurs donnent souvent une réponse avant qu’une pièce coûteuse soit commandée. Le BSI organise le réseau, mais il reste dépendant de tout ce qui l’alimente et lui parle.

Reconnaître les symptômes d’un Boîtier BSI sans confondre les pannes possibles

Les symptômes associés au Boîtier BSI sont rarement discrets. Le conducteur peut constater des essuie-glaces qui s’arrêtent, des feux qui restent allumés, une télécommande inopérante, des vitres électriques sans réponse ou des voyants multiples. Un démarrage impossible peut également être signalé. Pourtant, aucun de ces indices ne prouve isolément la défaillance du boîtier.

Le défaut le plus fréquent à éliminer reste l’alimentation électrique. Une batterie dont la tension s’effondre au démarrage, un fusible coupé, une cosse sulfatée ou un câble de masse oxydé produisent des anomalies multiples. Le véhicule semble alors avoir plusieurs pannes en même temps. Dans les faits, les calculateurs reçoivent une tension insuffisante et cessent de communiquer correctement.

Une infiltration d’eau représente une autre cause sérieuse, surtout lorsque le boîtier est installé bas dans l’habitacle. Des évacuations de baie de pare-brise obstruées, un joint de porte abîmé ou un pare-brise mal collé peuvent laisser pénétrer l’humidité. La corrosion peut alors attaquer les connecteurs ou les broches. Une odeur d’humidité, une moquette mouillée près du poste de conduite ou des traces vertes sur les connectiques justifient une inspection avant de remplacer un calculateur.

Le faisceau électrique doit être examiné avec autant de soin. Les fils situés entre la carrosserie et une porte subissent des milliers de flexions. Un conducteur coupé peut empêcher une vitre, un haut-parleur ou une serrure de fonctionner. Le coût n’a rien à voir avec un BSI neuf. En 2026, sur une Peugeot 207 de 2007 à 2012 en garage indépendant du Grand Est, une réparation localisée de faisceau demande souvent 1 à 2,5 heures de main-d’œuvre, soit environ 90 à 260 euros TTC avec petites fournitures selon un taux de 70 à 95 euros TTC.

Le tableau suivant permet de comparer les hypothèses courantes, sans transformer un symptôme en diagnostic automatique.

Le point de contrôle actionnable se trouve sur le devis. La ligne « recherche de panne électrique » doit indiquer un temps ou un forfait. Refusez une formule vague du type « BSI probablement HS » si aucun relevé de défauts, contrôle de tension ou examen des connecteurs n’est mentionné. Un garage peut parfaitement facturer son temps de diagnostic. Il doit pouvoir dire ce qui a été mesuré et pourquoi la pièce est retenue comme cause.

Sur un devis, la ligne de main-d’œuvre se contrôle en deux temps. Vous prenez le taux horaire affiché par l’atelier, vous le multipliez par le temps annoncé, puis vous demandez l’explication si le montant ne correspond pas au résultat.

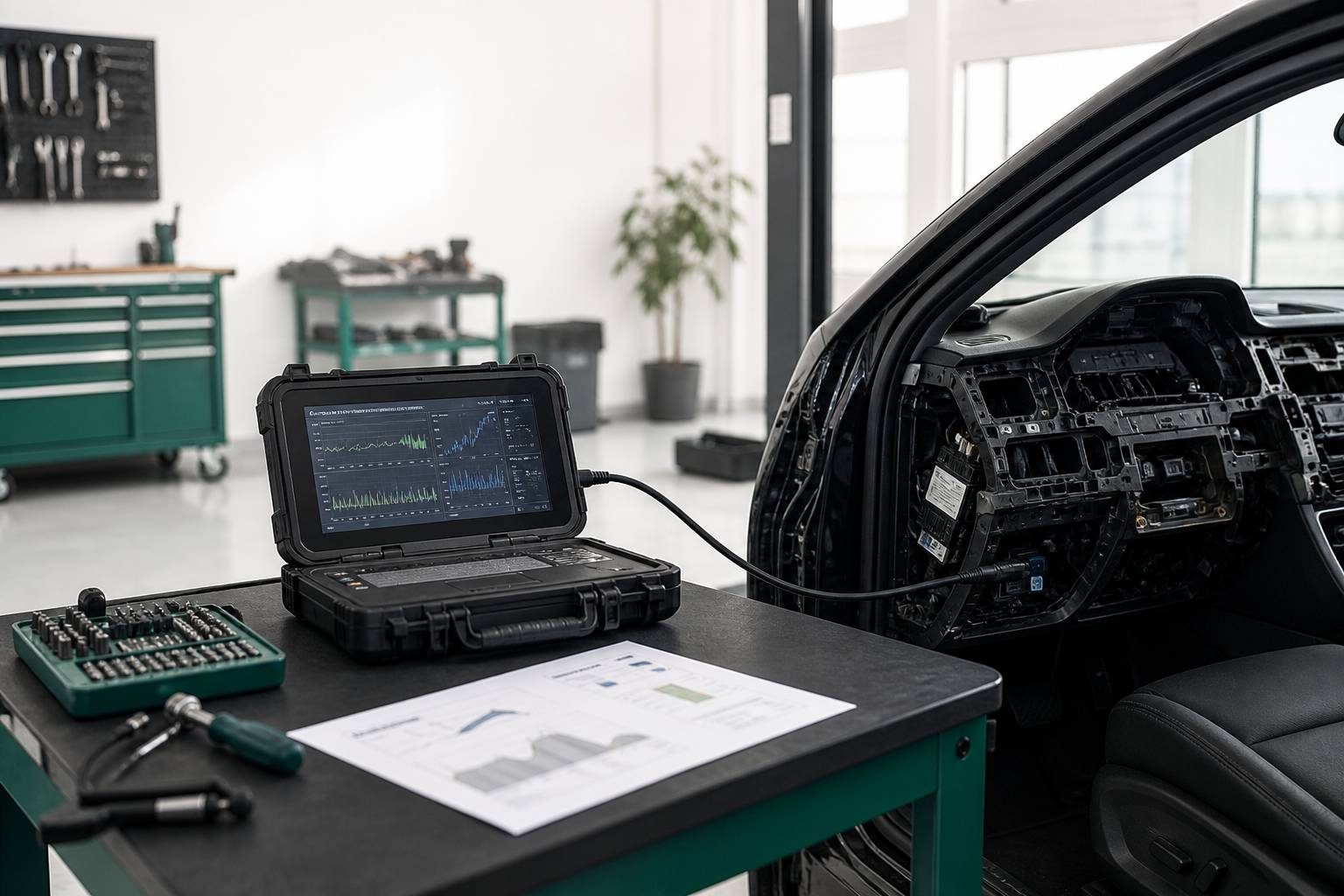

Le recours à une valise de diagnostic ne dispense pas de l’examen physique. Un code défaut indique un circuit, une communication absente ou une incohérence de donnée. Il ne désigne pas toujours la pièce à remplacer. Un défaut « absence de communication avec BSI » peut venir du boîtier, mais aussi de son alimentation, d’un fusible, d’une masse ou du réseau CAN lui-même.

Un véhicule immobilisé demande d’agir vite sans acheter trop vite. Sur une compacte diesel de 2012 à 2018 en Île-de-France, une recherche électrique approfondie peut représenter 1,5 à 3 heures, pour un total de 180 à 450 euros TTC en concession selon un taux compris entre 120 et 150 euros TTC. Ce montant est élevé, mais il reste inférieur au coût d’un remplacement inutile suivi d’une seconde intervention.

Le lecteur ne peut pas déterminer à distance la cause exacte d’une panne électronique. Seuls l’état réel du véhicule, la lecture des paramètres, les mesures de tension et l’inspection des faisceaux permettent de départager une batterie faible, une connexion dégradée ou un calculateur réellement défaillant.

Diagnostic BSI et vérifications à demander avant de remplacer le calculateur

Un Diagnostic BSI correct suit un ordre logique. Il commence par la batterie, puis se poursuit par les fusibles, les masses, les alimentations permanentes et après contact, les connecteurs et enfin les communications électroniques. Commencer directement par la commande d’un boîtier revient à prendre le risque de facturer une pièce qui n’était pas en cause.

La première opération consiste à relever l’état de charge et le comportement de la batterie. Une tension mesurée moteur arrêté ne suffit pas toujours. L’atelier doit aussi vérifier la chute de tension au lancement du démarreur et le niveau de charge fourni par l’alternateur moteur tournant. Une batterie de 12 volts peut afficher une tension acceptable à vide, puis s’effondrer lorsque le démarreur demande un fort courant.

La seconde étape concerne les fusibles et les alimentations. Un fusible peut sembler intact visuellement tout en présentant un mauvais contact dans son logement. Le technicien mesure donc la présence de tension à l’entrée et à la sortie. Il contrôle aussi les masses, ces liaisons négatives entre batterie, caisse et moteur. Une masse oxydée peut créer des défauts intermittents difficiles à reproduire.

• Vous demandez que le devis précise si la tension de batterie a été mesurée au repos et pendant le démarrage.
• Vous vérifiez que la recherche inclut le contrôle des fusibles et des alimentations du module concerné.
• Vous réclamez la restitution ou l’impression des codes défauts avant effacement, avec leur statut présent ou mémorisé.
• Vous vérifiez la référence exacte du boîtier proposé, y compris sa compatibilité avec les options du véhicule.
• Vous faites indiquer séparément le prix de la pièce, la programmation et le temps de pose.

La lecture des défauts intervient ensuite. Les outils constructeurs sont souvent nécessaires pour accéder aux paramètres détaillés, lancer des tests d’actionneurs ou effectuer une configuration. Un lecteur OBD universel à bas coût peut remonter un code moteur générique, mais il accède rarement à toutes les données du réseau habitacle. Sur certaines Peugeot et Citroën, l’outil adapté permet aussi de vérifier le statut des portes, du contacteur de coffre, de la clé ou de la commande de verrouillage.

Le contrôle des connecteurs suit la lecture électronique. Les prises doivent être débranchées selon la procédure constructeur, batterie isolée lorsque cela est requis. Une broche tordue, noircie ou verdâtre peut suffire à interrompre un signal. Cette vérification prend du temps mais évite un remplacement injustifié. Dans un garage indépendant des Hauts-de-France, un diagnostic électrique avec dépose d’habillage et accès au boîtier demande couramment 1,5 à 2 heures sur une citadine Peugeot ou Citroën de 2010 à 2019, pour 120 à 220 euros TTC en 2026.

Une réinitialisation peut être proposée lorsque le système est figé après une batterie déchargée ou un branchement effectué hors procédure. Cette opération ne répare ni une corrosion, ni un composant interne défaillant. Elle doit être considérée comme une étape de contrôle, pas comme une garantie. Les séquences diffusées sur internet sont variables selon les générations de véhicules. Le délai de mise en veille, la coupure de batterie et le réveil électronique dépendent de la documentation de la voiture concernée.

La programmation après remplacement doit être détaillée. Un BSI neuf ou reconditionné nécessite souvent l’écriture de paramètres propres au véhicule. Selon la marque, il peut être nécessaire d’associer les clés, de renseigner des options ou de télécoder certains équipements. Une intervention incomplète peut laisser fonctionner les fonctions de base tout en neutralisant l’alarme, le radar de recul ou la télécommande.

La durée d’immobilisation est généralement de une demi-journée à deux jours ouvrés. Elle dépend de la disponibilité de la pièce, de l’accès au logiciel constructeur et de la nécessité de rechercher une cause d’humidité ou de faisceau. Un remplacement annoncé en une heure peut être réaliste pour la dépose et la pose seule, mais il ne couvre pas automatiquement la recherche préalable, le paramétrage et l’essai final.

La facture doit reprendre les opérations réalisées. Les mentions « diagnostic électronique », « remplacement BSI », « programmation » et « essai » sont des prestations distinctes lorsqu’elles sont facturées séparément. Cette transparence permet de comparer deux devis. Sans elle, vous comparez des totaux sans savoir si l’un inclut le codage, les sauvegardes de configuration ou le contrôle de la batterie.

Prix de remplacement du Boîtier BSI et choix entre réparation, reconditionnement ou pièce neuve

Le prix d’un Boîtier BSI dépend de la référence, de l’âge du véhicule, de ses équipements et de l’accès aux données de programmation. Une citadine des années 2000 n’utilise pas la même génération électronique qu’un SUV récent doté d’aides à la conduite. Le coût ne peut donc pas être réduit à la seule pièce visible sur un catalogue.

En 2026, pour une Peugeot 208 ou une Citroën C3 produite entre 2012 et 2018, les prix constatés en garage indépendant hors Île-de-France se répartissent souvent ainsi. Un boîtier neuf fourni par le réseau coûte environ 350 à 750 euros TTC. La pose représente généralement 0,8 à 1,5 heure, soit 70 à 150 euros TTC avec un taux horaire de 80 à 100 euros TTC. La programmation et les essais ajoutent fréquemment 80 à 180 euros TTC. Le total cohérent se situe donc entre 500 et 1 080 euros TTC, si aucun faisceau ni connecteur n’est à réparer.

Le centre auto peut assurer un contrôle de batterie, de fusibles et une lecture OBD de premier niveau. Il faut vérifier qu’il dispose bien du logiciel et de l’accès technique nécessaires avant de lui confier le remplacement. Le critère est simple. Demandez si l’atelier programme réellement le module et garantit le fonctionnement des clés, des options et de l’antidémarrage après intervention. Une réponse vague impose de chercher un réparateur équipé pour la marque concernée.

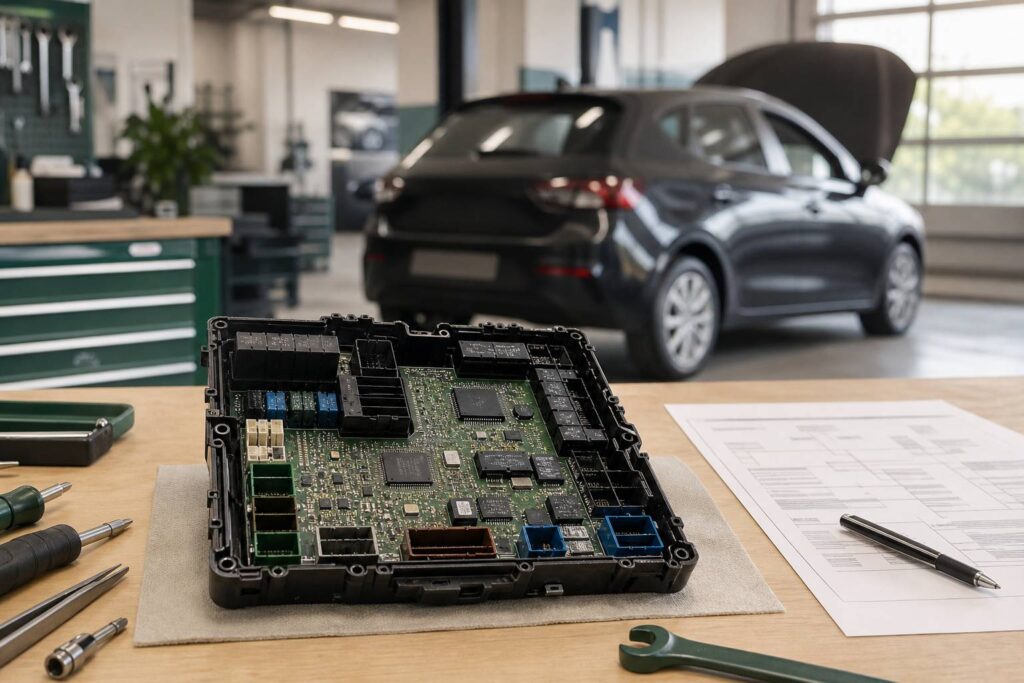

La réparation électronique d’un BSI peut être envisageable lorsque le défaut est identifié sur un relais, une alimentation interne ou une piste abîmée. Elle doit être confiée à un spécialiste qui fournit une facture, une garantie écrite et une identification claire de la référence traitée. En 2026, sur des modèles Peugeot ou Citroën de 2004 à 2012 dans le quart nord-est de la France, une réparation spécialisée avec expédition et retour se situe fréquemment entre 180 et 450 euros TTC, hors dépose et repose. L’immobilisation peut atteindre 4 à 10 jours ouvrés.

Le boîtier d’occasion paraît moins cher, avec des annonces autour de 80 à 250 euros pour certaines références anciennes. Le prix d’achat ne constitue pas le prix de réparation. Le module peut être verrouillé par ses données d’origine, incompatible avec les options du véhicule ou déjà porteur d’un défaut. La programmation peut être impossible, partielle ou plus coûteuse que prévu. Un professionnel doit confirmer la compatibilité avant toute pose, sur la base du numéro de pièce et de l’identification complète du véhicule.

La comparaison avec la valeur du véhicule reste nécessaire. À 1 200 euros de réparation électronique sur une citadine de 2006 valant 1 800 euros sur le marché local en 2026, il faut arrêter et chiffrer l’ensemble des travaux à venir. Pneus, distribution, embrayage, contrôle technique et corrosion peuvent modifier totalement la décision. Une réparation n’est pas déraisonnable parce qu’elle dépasse un pourcentage fixe. Elle le devient quand elle absorbe la valeur résiduelle tout en laissant plusieurs dépenses certaines derrière elle.

La garantie commerciale sur une pièce ou une réparation dépend du document signé. La garantie légale de conformité prévue aux articles L. 217-3 à L. 217-20 du Code de la consommation concerne la vente par un professionnel à un consommateur, sous conditions propres au bien vendu. Elle ne permet pas d’affirmer automatiquement qu’une panne de BSI sera prise en charge après toute intervention. Il faut lire la facture, les conditions de garantie et la désignation exacte de la pièce.

Entre un remplacement neuf correctement programmé et un boîtier d’occasion sans traçabilité, prenez le premier lorsque la voiture conserve une valeur suffisante. Vous payez davantage, mais vous évitez de financer deux fois la pose et le codage d’une pièce dont l’origine et l’état ne peuvent pas être vérifiés.

Où se trouve généralement le Boîtier BSI ?

Le Boîtier BSI se trouve le plus souvent dans l’habitacle, près de la boîte à fusibles intérieure, sous le tableau de bord ou derrière une trappe côté conducteur. Son emplacement exact dépend de la marque, du modèle et de l’année du véhicule.

Une batterie faible peut-elle provoquer des symptômes de BSI défectueux ?

Oui. Une tension insuffisante peut provoquer des voyants multiples, des commandes inactives, une télécommande irrégulière ou des défauts de communication. Le contrôle de la batterie, des cosses et des masses précède donc le remplacement d’un calculateur.

Peut-on installer un Boîtier BSI d’occasion ?

Cela est techniquement risqué. La référence doit être compatible, le boîtier peut contenir des données liées au véhicule donneur et une programmation adaptée est souvent nécessaire. Une pièce d’occasion sans vérification peut augmenter le coût final au lieu de le réduire.

Combien de temps prend un remplacement de BSI ?

La pose et le paramétrage demandent souvent entre 1,5 et 3 heures. L’immobilisation réelle varie d’une demi-journée à deux jours ouvrés selon la disponibilité de la pièce, les contrôles préalables et les opérations de codage.
