Arbre de transmission : comprendre son rôle, son fonctionnement et son coût

Devant un devis de transmission, le mot « arbre » recouvre parfois deux réalités différentes. Une propulsion utilise généralement un long arbre placé entre la boîte de vitesses et le pont arrière, tandis qu’une traction avant emploie surtout deux arbres courts, habituellement appelés cardans. La distinction compte, car les pièces, le temps de pose et le coût de réparation ne sont pas les mêmes.

En bref

• L’arbre de transmission transporte le couple moteur de la boîte de vitesses vers les roues motrices.
• Un soufflet déchiré, de la graisse projetée ou un claquement en charge imposent un contrôle rapide avant la détérioration d’un joint.
• Un remplacement de cardan sur une traction coûte souvent moins cher qu’un arbre complet de propulsion avec palier central.
• Le devis doit séparer la pièce, le temps de main-d’œuvre, le taux horaire et les fournitures.
• Un bruit seul ne permet pas de désigner une pièce sans contrôle du jeu, des soufflets et des fixations sous le véhicule.

À quoi sert l’arbre de transmission dans une voiture

L’arbre de transmission assure la transmission de puissance entre les organes qui créent le mouvement et les roues qui le transmettent au sol. Le moteur produit une rotation, l’embrayage relie ou sépare cette rotation de la boîte de vitesses, puis la boîte adapte le régime et le couple avant que la force arrive au différentiel et aux roues. Sans cet ensemble, le moteur peut tourner sans que le véhicule avance.

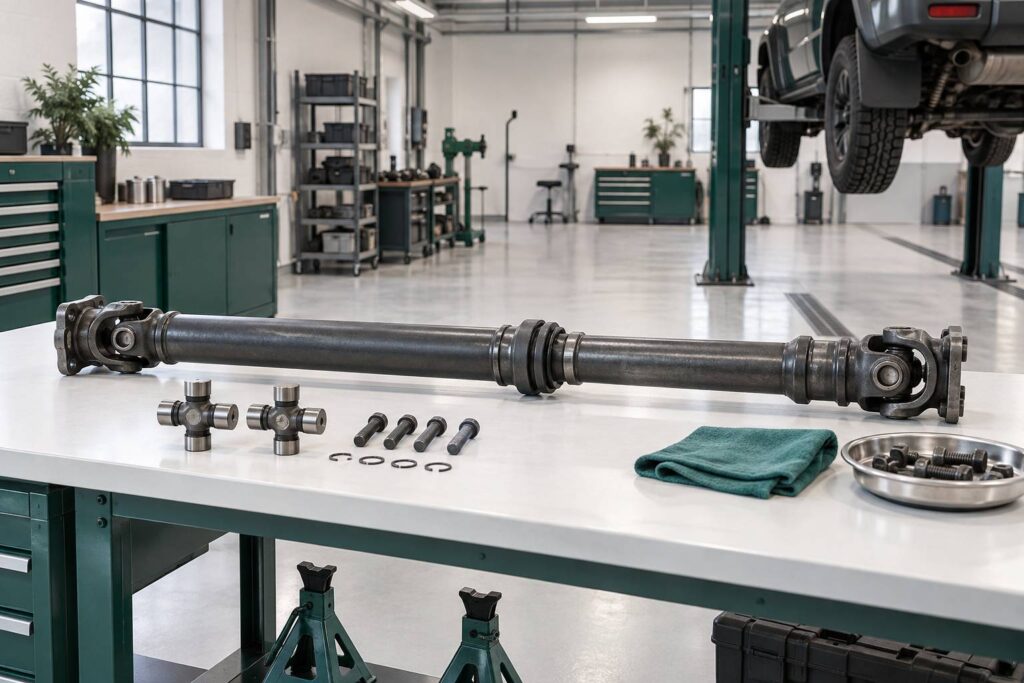

Sur une voiture à propulsion, la boîte de vitesses est située à l’avant alors que les roues motrices se trouvent à l’arrière. Un tube métallique creux, souvent long de 1 à 1,80 mètre selon le véhicule, relie alors la sortie de boîte au pont arrière. Il doit supporter des efforts de torsion élevés tout en accompagnant les mouvements de la suspension. Cette architecture se rencontre encore sur de nombreuses berlines premium, utilitaires, pick-up et véhicules anciens.

Sur une traction avant, qui représente la majorité du parc automobile français, le terme est plus souvent employé pour désigner les deux cardans. Chaque cardan relie le différentiel intégré à la boîte de vitesses à une roue avant. Les roues doivent pouvoir tourner pour diriger le véhicule et monter ou descendre avec la suspension. Les joints homocinétiques, placés à chaque extrémité, transmettent donc la rotation malgré ces angles variables.

Les différences entre traction, propulsion et transmission intégrale

Une transmission à traction comporte habituellement un cardan droit et un cardan gauche. Sur certaines compactes et certains SUV, le côté droit reçoit un arbre intermédiaire fixé au bloc moteur par un palier. Ce montage réduit les écarts de longueur entre les deux côtés et limite certaines réactions dans le volant lors des fortes accélérations.

Une propulsion combine un arbre longitudinal, un ou plusieurs flectors souples, des croisillons ou joints articulés, et parfois un palier suspendu. Le palier suspendu maintient l’arbre au milieu de sa longueur. Lorsqu’il se dégrade, une vibration peut apparaître entre 70 et 110 km/h, mais le même symptôme peut aussi venir d’une roue déformée, d’un pneu mal équilibré ou d’un support de boîte fatigué.

Une transmission intégrale associe les deux systèmes. Elle peut avoir des cardans avant, des cardans arrière et un arbre longitudinal vers le train arrière. La mécanique automobile devient alors plus coûteuse à entretenir, car le nombre de joints, de soufflets et de roulements augmente. Le contrôle technique ne démonte pas ces éléments, mais une fuite de graisse visible ou un jeu anormal peut être relevé s’il affecte la sécurité ou l’état des organes observables.

La présence d’un arbre ne signifie pas qu’il faille le remplacer à intervalle fixe. La pièce doit être contrôlée selon son état réel, son jeu, l’intégrité de ses soufflets et les symptômes constatés. Une voiture de 180 000 km entretenue avec des soufflets étanches peut conserver ses cardans d’origine, alors qu’un soufflet percé depuis quelques centaines de kilomètres peut détruire un joint encore récent.

Fonctionnement de l’arbre de transmission et pièces à surveiller

Le fonctionnement repose sur une règle simple. La boîte de vitesses délivre une rotation, l’arbre la transporte, puis le différentiel répartit cette rotation entre les roues motrices. Le différentiel autorise une roue à tourner plus vite que l’autre dans un virage. Sans lui, les pneus forceraient sur le sol à chaque courbe et la transmission subirait des contraintes anormales.

L’arbre central d’une propulsion est fabriqué en acier ou en aluminium. Sa forme tubulaire permet de réduire le poids tout en conservant une rigidité suffisante. Il est équilibré en usine, car une faible déformation ou une masse manquante peut créer une vibration marquée à vitesse stabilisée. Une déformation après un choc sous caisse impose un examen sur pont élévateur, et non une simple écoute depuis l’habitacle.

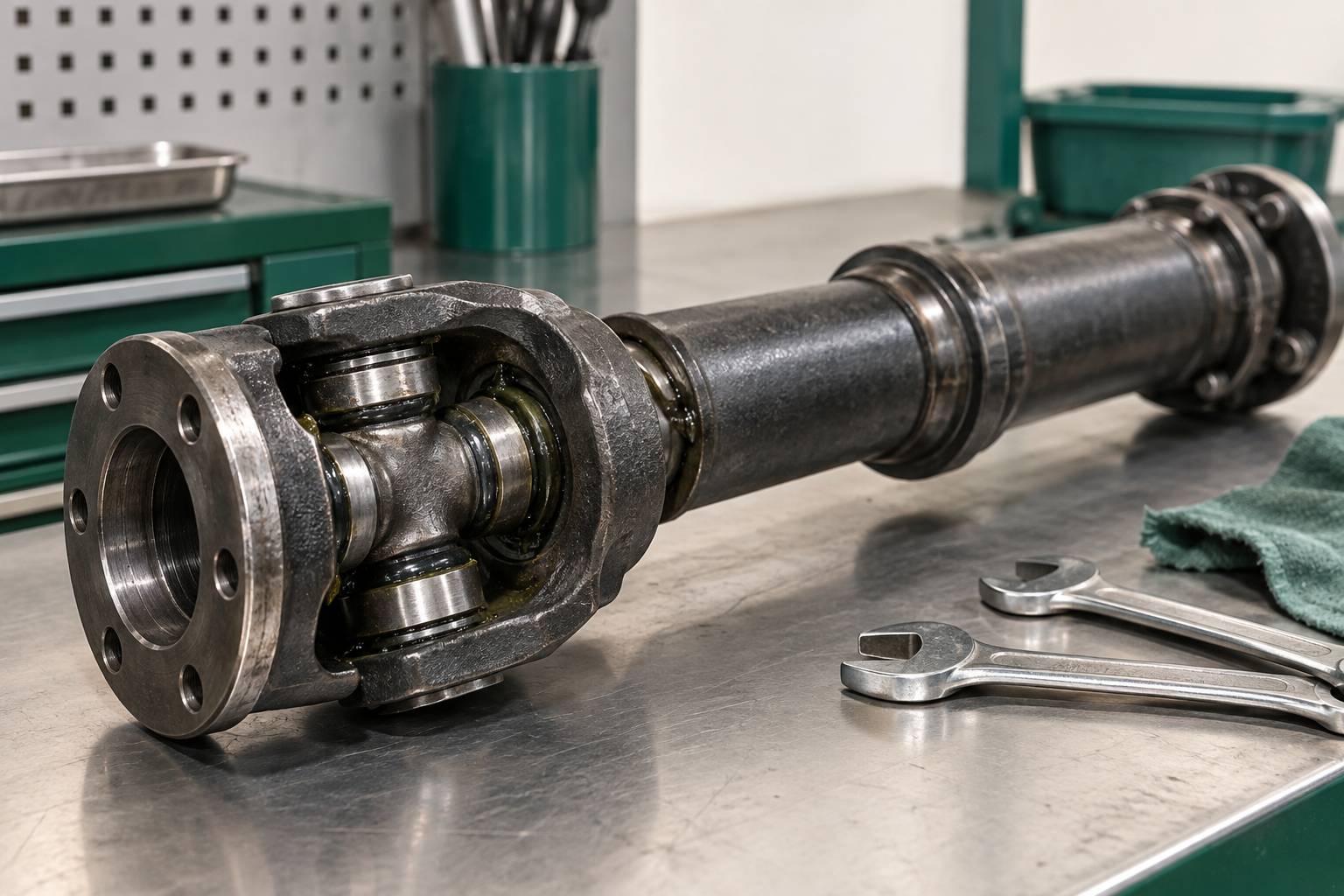

Les joints de transmission compensent les mouvements entre la caisse, le moteur et les roues. Un joint coulissant absorbe les variations de longueur provoquées par le débattement de suspension. Un croisillon transmet le mouvement entre deux axes non parfaitement alignés. Un joint homocinétique maintient une vitesse de rotation régulière malgré l’angle, ce qui le rend adapté aux roues directrices d’une traction avant.

Le soufflet protège la graisse et le joint de cardan

Le soufflet est une enveloppe en caoutchouc ou en matériau thermoplastique, fixée par des colliers métalliques. Il conserve la graisse dans le joint et empêche l’eau, le sable et les gravillons d’y entrer. Une fissure sur le petit diamètre peut rester discrète, alors qu’une déchirure sur le grand diamètre projette souvent de la graisse sur le bras de suspension, l’intérieur de jante ou le soubassement.

La graisse n’est pas un détail de finition. Elle évite le contact direct entre les billes, les pistes et la cage du joint. Dès qu’elle manque, l’usure s’accélère. La contamination par des particules abrasives produit ensuite un claquement régulier, surtout en braquant et en accélérant sur une traction avant.

Un joint SPI peut aussi être concerné lors d’une dépose de cardan. Il assure l’étanchéité à la sortie de boîte de vitesses. S’il fuit, l’huile de transmission baisse progressivement et la boîte risque une usure interne bien plus chère qu’un joint. L’article consacré à la boîte de vitesses à double embrayage permet de comprendre pourquoi une lubrification adaptée reste déterminante sur les transmissions modernes.

La durée d’immobilisation varie selon le montage. Un soufflet seul peut demander une demi-journée lorsque le joint est récupérable. Un arbre longitudinal avec palier central, flector et réglage de position peut immobiliser une propulsion une journée complète si les pièces doivent être commandées. Il faut donc demander au garage si le véhicule sera contrôlé, démonté puis remonté le même jour.

Quels symptômes doivent faire contrôler l’arbre de transmission

Un claquement n’est pas un diagnostic. Il signale un mouvement anormal entre deux pièces, mais il peut provenir d’un cardan, d’un support moteur, d’une biellette de barre stabilisatrice ou d’un jeu dans le train roulant. Le contrôle utile consiste à lever le véhicule, examiner les soufflets, rechercher une projection de graisse, puis vérifier le jeu des joints et des fixations.

Le bruit typique d’un joint extérieur de cardan usé apparaît lors d’un virage serré, volant braqué, avec accélération. Il prend souvent la forme d’une succession de « clac-clac » proportionnelle à la vitesse de la roue. Un bruit au même moment sans accélération peut toutefois venir d’un roulement ou d’un élément de direction. La différence se constate véhicule levé et lors d’un essai routier conduit avec prudence.

Un choc sourd au passage entre accélération et décélération peut révéler un jeu de transmission. Sur une propulsion, le flector, le palier central, un croisillon ou les supports de groupe motopropulseur sont à examiner. Sur une traction, le jeu peut se situer dans les cannelures du cardan, le différentiel ou les supports. Le garage ne doit pas vous vendre un arbre complet sans avoir précisé la pièce qui présente le jeu.

La graisse sur le train roulant constitue un indice vérifiable

Une trace de graisse noire projetée derrière une jante constitue un indice matériel, pas une simple impression de conduite. Demandez une photo avant démontage ou examinez le véhicule avec le réparateur sur pont. Une fuite externe autour de la boîte peut aussi être de l’huile de transmission, généralement plus fluide que la graisse du cardan. La nature du produit doit être identifiée avant chiffrage.

• Vérifiez si le devis désigne le côté concerné, droit ou gauche, car le prix d’un cardan peut différer selon sa longueur et sa conception.
• Demandez si le soufflet est seul endommagé ou si le joint présente déjà un jeu ou un bruit à l’essai.
• Contrôlez la présence d’une ligne de joint SPI lorsque le cardan est déposé de la boîte de vitesses.
• Demandez le temps barémé retenu pour la dépose et repose, séparé du coût de la pièce.
• Exigez que l’atelier indique si une vidange ou un appoint d’huile de boîte est prévu après intervention.

Des vibrations à vitesse élevée imposent de ne pas se limiter au cardan. Une roue voilée, un pneu déformé, un équilibrage absent ou un arbre longitudinal déséquilibré peuvent produire une sensation proche dans le volant ou le plancher. Un contrôle des pneus doit précéder le remplacement d’un arbre coûteux. Le berceau de voiture, qui supporte plusieurs organes mécaniques, mérite également un examen après un choc contre un trottoir ou un obstacle.

Une perte de motricité brutale peut survenir lorsqu’un cardan casse, mais ce cas reste moins fréquent qu’un soufflet détérioré détecté trop tard. Arrêtez le véhicule si un claquement devient violent, si une vibration s’amplifie rapidement ou si une fuite importante apparaît sous la boîte. Continuer à rouler peut endommager le différentiel, le moyeu ou les éléments voisins, avec une facture qui dépasse largement celle de l’intervention initiale.

Quel coût de réparation prévoir pour un arbre de transmission

Le coût de réparation dépend d’abord de l’architecture du véhicule. Un cardan de traction avant est une pièce relativement courante. Un arbre longitudinal de propulsion peut intégrer un palier, des flectors, des joints et une fabrication spécifique, ce qui augmente fortement le montant. Le terme générique « arbre de transmission » ne suffit donc jamais pour comparer deux devis.

En 2026, pour une citadine ou une compacte à traction avant vendue en France hors Île-de-France, un cardan échange standard ou équipementier coûte généralement 110 à 260 euros TTC selon le côté et la motorisation. La dépose et repose demande le plus souvent 1,2 à 2,2 heures. Avec un taux horaire constaté de 65 à 85 euros TTC en garage indépendant de province, la facture complète se situe couramment entre 210 et 450 euros TTC, fournitures comprises.

En concession d’Île-de-France, sur une compacte récente utilisant une pièce d’origine constructeur, le taux horaire peut atteindre 120 à 165 euros TTC. Pour la même catégorie de véhicule, un cardan facturé 280 à 480 euros TTC et 1,5 à 2,2 heures de pose portent le total entre 470 et 820 euros TTC. L’écart ne signifie pas automatiquement une surfacturation, mais il doit correspondre à une référence de pièce différente, à un taux affiché et à un temps réellement facturé.

Décomposer le devis avant d’accepter une intervention

Sur une propulsion allemande de segment routier, un arbre longitudinal complet peut coûter 700 à 1 500 euros TTC en pièce d’origine en 2026, selon la motorisation et la présence d’une transmission intégrale. La main-d’œuvre demande souvent 2,5 à 4,5 heures. En garage indépendant hors Île-de-France, avec un taux de 70 à 95 euros TTC, le total constaté se place entre 950 et 1 950 euros TTC.

Le remplacement d’un soufflet avant que le joint ne claque reste bien moins coûteux. Pour une citadine essence à traction, comptez en 2026 entre 95 et 180 euros TTC en garage indépendant de province. Cette somme comprend un kit soufflet de 18 à 45 euros TTC, de la graisse, des colliers et environ 1 à 1,8 heure de main-d’œuvre. Si le joint est déjà marqué ou bruyant, monter un soufflet neuf sur une pièce usée ne résout rien.

La comparaison avec l’embrayage est utile car les deux interventions touchent à la transmission, sans avoir le même accès mécanique. Un remplacement d’embrayage sur compacte demande souvent 4,5 à 6 heures, car la boîte doit être déposée. Un cardan seul se retire généralement sans cette opération lourde. Pour mesurer cet écart, consultez les repères de coût du remplacement d’un embrayage avant d’accepter un devis qui mélangerait plusieurs lignes.

Une pièce d’occasion peut sembler attractive sur un arbre de propulsion, mais elle exige une référence identique, l’absence de choc et un contrôle du jeu. Pour un cardan, une pièce neuve équipementier de première monte est souvent plus cohérente qu’un élément de casse dont l’état interne reste inconnu. Demandez sur la facture si la pièce est neuve, reconditionnée ou d’occasion, car les garanties et les prix ne se comparent pas à conditions égales.

Entretien de la transmission et méthode pour choisir un garage

L’entretien de la transmission commence par des contrôles simples lors de la révision ou d’un passage sur pont. Les soufflets doivent être inspectés à chaque entretien périodique. Il n’existe pas de remplacement systématique à 100 000 km applicable à tous les arbres. Ce kilométrage peut justifier une vigilance accrue, mais l’état du soufflet, le jeu du joint et l’usage du véhicule priment sur un seuil théorique.

Les trajets urbains avec braquages fréquents, trottoirs, routes dégradées et démarrages répétés sollicitent davantage les joints extérieurs. Les véhicules qui tractent ou roulent régulièrement chargés imposent aussi plus de contraintes au groupe motopropulseur. Une conduite normale ne détruit pas un cardan sain, mais les démarrages roues braquées à forte accélération accélèrent l’usure d’un joint déjà fragilisé.

Le niveau d’huile de boîte doit être vérifié lorsqu’une fuite est observée. Toutes les boîtes n’ont pas la même périodicité de vidange, et certaines revendiquent une huile longue durée. Cette mention ne dispense pas de traiter une fuite. Les préconisations dépendent du code de boîte, de la motorisation et de l’année du véhicule, paramètres qui doivent figurer dans l’ordre de réparation.

Comparer les ateliers avec des critères mesurables

Un garage indépendant constitue souvent un choix rationnel pour un cardan courant, à condition qu’il identifie la référence par le numéro d’immatriculation ou le VIN et qu’il fournisse un devis écrit. En 2026, le taux horaire TTC constaté hors Île-de-France se situe fréquemment entre 65 et 85 euros en indépendant, entre 75 et 105 euros en centre auto, et entre 100 et 145 euros en concession pour une marque généraliste. Ces fourchettes varient selon la ville, mais elles donnent un point de contrôle concret.

Un centre auto peut traiter un remplacement standard si le montage est courant et si l’atelier peut assurer l’approvisionnement de la bonne référence. Une concession devient plus défendable pour une transmission intégrale complexe, une pièce spécifique ou un véhicule encore couvert par une garantie contractuelle, après lecture des clauses. Aucune garantie ne peut être annoncée sans vérifier le contrat, sa durée, les exclusions et les obligations d’entretien.

Le garage doit aussi distinguer le défaut de transmission d’un problème situé en amont. Un embrayage qui patine fait monter le régime moteur sans accélération proportionnelle, alors qu’un cardan usé produit plutôt du bruit, du jeu ou des vibrations. Le guide pour remplacer un embrayage aide à séparer ces symptômes, mais seul l’examen du véhicule permet de retenir une cause précise.

Refusez un forfait opaque présenté comme « transmission complète » sans désignation des pièces. Un devis acceptable mentionne la référence ou la désignation du cardan, la quantité, le prix unitaire, le taux horaire, le nombre d’heures, les consommables et la TVA. Si un diagnostic électronique apparaît sur la facture alors qu’aucun défaut électronique n’est lié à l’intervention, demandez sa justification et son éventuelle déduction lorsque la réparation est réalisée dans le même atelier.

La décision finale dépend aussi de la valeur résiduelle du véhicule. À 1 800 euros de réparation sur une voiture valorisée 2 200 euros, hors travaux d’entretien à prévoir, la dépense mérite un chiffrage contradictoire et un examen global de l’état du véhicule. Une évaluation sérieuse exige de connaître le kilométrage, la corrosion, le contrôle technique, les pneus, la distribution et les autres défauts constatés.

Un arbre de transmission et un cardan désignent-ils la même pièce ?

Pas toujours. Sur une traction avant, le mot cardan désigne généralement l’arbre court reliant la boîte à la roue. Sur une propulsion, l’arbre de transmission est souvent le long élément placé entre la boîte de vitesses et le pont arrière.

Peut-on rouler avec un soufflet de cardan déchiré ?

Il faut faire contrôler le véhicule rapidement. Le soufflet ne transmet pas le mouvement, mais il protège la graisse et le joint. Une déchirure laisse entrer des impuretés et peut transformer une réparation de soufflet en remplacement complet du cardan.

Quel bruit fait un cardan usé ?

Le symptôme fréquent est un claquement répété lors d’un virage serré avec accélération. Ce bruit peut aussi avoir d’autres origines dans le train roulant. Le contrôle du jeu, des soufflets et des traces de graisse est nécessaire avant toute réparation.

Faut-il remplacer les deux cardans en même temps ?

Non, sauf si les deux présentent un défaut établi. Les cardans ne sont pas une paire imposant un changement simultané, contrairement à certains éléments d’usure comme les pneus sur un même essieu.
